wristball2 ビルドガイド

wristball2 について

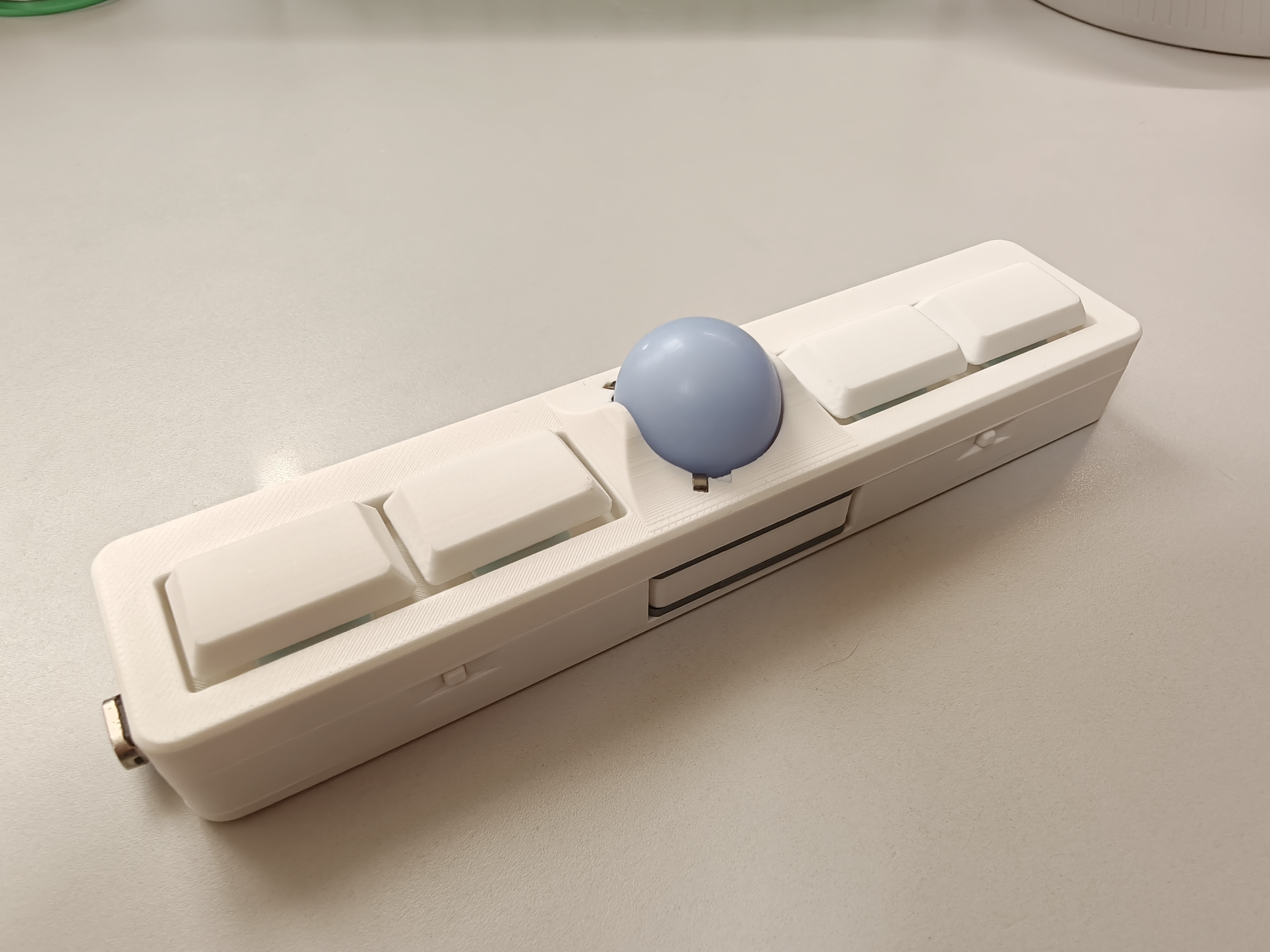

wristball2はトラックボールを載せた無線トラックパッドです。キーボードとリストレストの間に入れて後付けトラックボールマウスとしてお使いいただけます。本製品は自作キーボードのお苦しみキットとなっております。お苦しみの名の通り、パーツを自分で調達して、ケースを3Dプリンターで印刷して、ビルドガイドなしに組み立てる必要があります。サポートもないので組み立てる自信のある方のみご購入ください。

4キー無線 25mmトラックボールトラックパッド

ℹ️ 2つの支持方式から選択可能
トラックボールの支持方式を選択できます。

ベアリング支持：ベアリング + 平行ピンを使用
支持球支持：支持球を使用

主な機能

4キーレイアウト（1.5uキー）
25mmトラックボール搭載
無線接続（Bluetooth）
キーボードとリストレストの間に設置可能

7割ぐらいの部品がすでにはんだ付けされていて、はんだ付けが必要な部品は7種類です。

組み立てを始める前に

組み立てを開始する前に、以下の重要な注意事項を必ずお読みください。

⚠️ お苦しみキットについて
本製品はお苦しみキットです。ビルドガイドなしで組み立てる必要があります。
サポートもないので組み立てる自信のある方のみご購入ください。

⚠️ はんだ付け時の重要な注意事項
はんだ付けをする際には必ず電池を外してから行ってください。
電池が入ったままの状態でのはんだ付けは危険です。

⚠️ 電池の取り扱いに関する注意事項
このデバイスを車内に長時間放置しないでください。
長期間使用しない場合はデバイスから電池を外して保管してください。

作業前のチェックリスト

✅ 必要な部品と工具が揃っている
✅ 作業スペースが十分に確保されている
✅ 換気の良い場所で作業する
✅ 静電気対策を行っている
✅ はんだごての温度設定を確認している

⚠️ ケースデータについて
販売しているデータ(STEP)は私の所有する3Dプリンター(P1S)に合わせて調整しています。
ご自身の3DプリンターやJLC3DPなどで印刷すると不具合があることがあります。自己責任でケースの作成をお願いします。

ステップ 2: 組み立て（参考）

wristball2の組み立ては以下のポストを参考にしてください。

📖 組み立て参考

Xで組み立て参考を見る

はんだ付けのポイント

Chocソケット - 白のシルクに沿ってソケットを載せてはんだ付け
ピンソケット - PCBに取り付け
XIAO nRF52840 Plus - コンスルーを使って取り付け
電池ホルダー - 極性に注意（-側がばねのある方）
PMW3610センサー - センサー基板に取り付け
ピンヘッダー - センサー基板に取り付け

⚠️ 注意
PMW3610センサーのはんだ付けは細かいピッチのため、十分に注意して作業してください。

ステップ 3: ファームウェアの書き込み

ZMKファームウェアをXIAO nRF52840 Plusに書き込みます。

📦 ファームウェアリポジトリ

zmk-config-wristball2

キーマップの変更にはGitHubアカウントが必要です。
詳しい手順は下記の動画が参考になります。

↑ クリックして動画を視聴

ZMKリポジトリ（zmk-config-wristball2）をフォークする
KeymapEditorでキーマップを変更し保存する
ビルドが完了したらファームウェアをダウンロード
XiaoにUSB接続、リセットボタンを2回素早く押してブートローダーモードに入る
settings_reset-seeeduino_xiao_ble-zmk.uf2を書き込み
wristball2-seeeduino_xiao_ble-zmk.uf2を書き込み

ステップ 4: 動作確認

組み立てとファームウェアの書き込みが完了したら、すべてのキーが正常に動作するか確認しましょう。

キーボードテスターで確認

キーボードテスターを使用して、各キーが正しく認識されているか確認できます。

キーボードテスターを開く

キーボードテスターを開き、「wristball2」を選択
wristball2をPCに接続（Bluetooth）
4つのキーを順番に押して、画面上でハイライトされることを確認
トラックボールを動かして、カーソルが正しく動くことを確認

確認ポイント

pmw_rotation と MO(6) はキーボードテスターでは反応しません（正常です）
キーマップを初期状態から変更している場合、変更したキーは反応しなくなります
反応しないキーがある場合は、はんだ付けを確認してください
トラックボールが動かない場合は、センサー基板の接続を確認してください

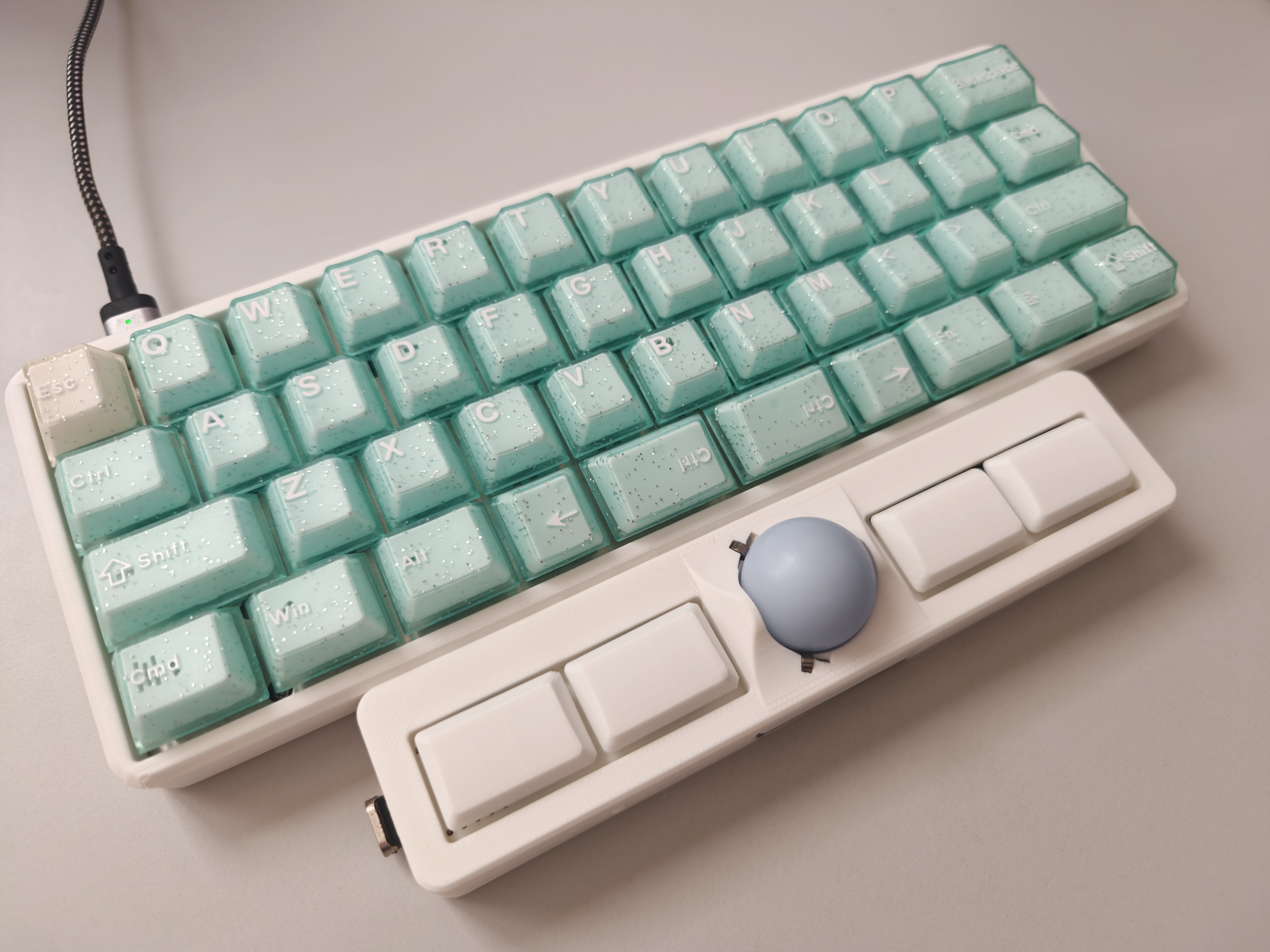

完成！

お疲れさまでした！

📢 Xにポストしよう！

#wristball2_kbd をつけてポストしよう

ポストする

マウス操作について

トラックボールの角度調整（pmw_rotation）

pmw_rotationでトラックボールの動作角度を変更できます。

一度押すごとにwristball2を時計回りに90度回した位置になります。

1回押す：90度回転
2回押す：180度回転
3回押す：270度回転
4回押す：元の位置（0度）に戻る

ℹ️ ヒント
wristball2を設置する向きに合わせて角度を調整してください。

トラブルシューティング

よくある問題と解決法

キーが反応しない
→ スイッチの足が折れていないか。はんだ付けを忘れていないかを再確認。

トラックボールが動かない
→ センサーのはんだ付けとトラックボールの配置を確認

Bluetooth接続できない
→ ファームウェアの書き込みを再度実行。

ペアリングが途切れる
→ 下記の動画を確認してください。

↑ クリックして動画を視聴
